Стартер с редуктором планетарного типа - схема

Порядок снятия и установки стартера Филдера
для двигателей 1ZZ-FE ; 2ZZ-GE

1. Снимите правую часть защиты двигателя

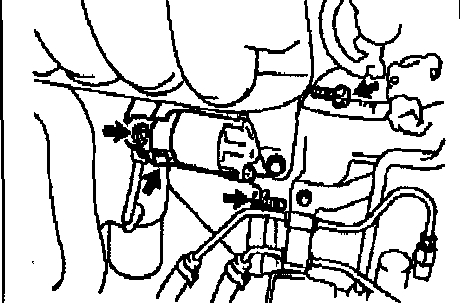

2. Снимите стартер
а) Отсоедините разъем.
б) Отверните гайку и отсоедините проводку

в) Отверните 2 болта и снимите стартер

3. Установите стартер. Момент затяжки: болт 37 Нм вывод "30" 10 Нм
