FIELDER - система запуска


Cнятие и установка стартера TOYOTA COROLLA FIELDER с двигателем 1NZ-FE, 2NZ-FE

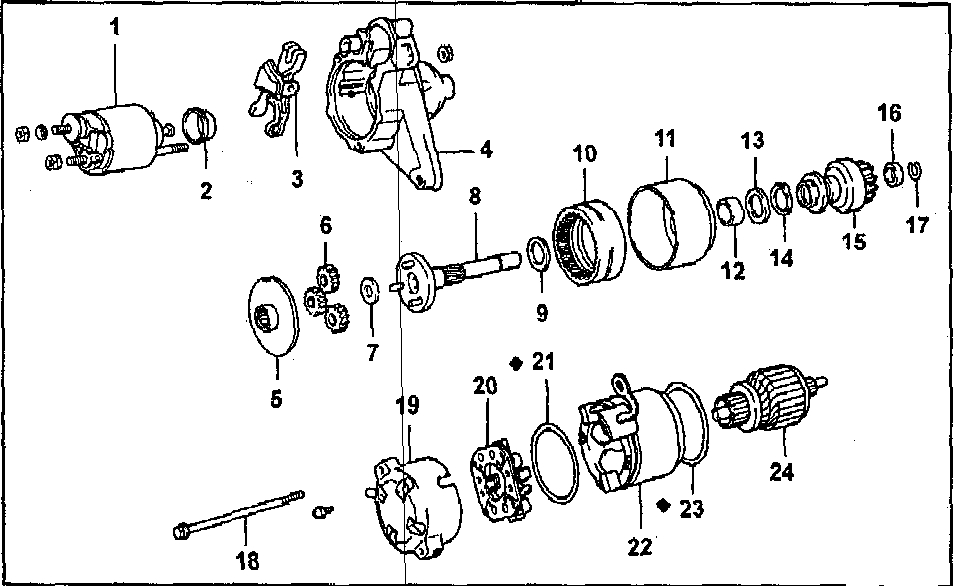

Стартер с редуктором планетарного типа - схема

1. Тяговое реле ; 2. Крышка сердечника ; 3. рычаг привода, 4 - крышка со стороны привода, 5 - пластина,

6 - сателлиты, 7 - шайба, 8 - водило, 9 - шайба, 10 - эпицикл, 11 - амортизатор, 12 - подшипник, 13 - шайба,

14 - стопорное кольцо,

15 - обгонная муфта, 16 - ограничительная втулка, 17 - стопорное кольцо,

18 - стяжной болт, 19 - крышка со стороны коллектора, 20 - щеткодержатель,

21 кольцевое уплотнение, 22 - корпус, 23 - кольцевое уплотнение, 24 - якорь.



Стартер Филдера  с редуктором планетарного типа - схема

для увеличения рисунка - кликните по нему





Порядок снятия и установки стартера Филдера для двигателей 1NZ-FE ; 2NZ-FE

1. Снимите правую часть защиты двигателя.

2. Снимите левую часть защиты двигателя

3. Снимите стартер
а) Отсоедините разъем.
б) Отверните гайку и отсоедините вывод "30".

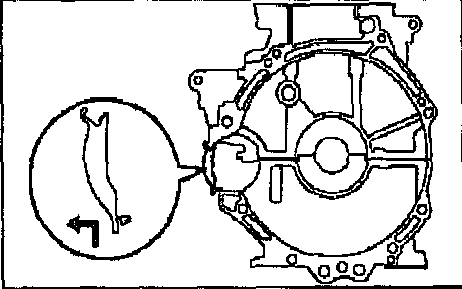

в) Снимите крышку стартера Abklthf , как показано на рисунке, поддев фиксатор

Снимите крышку стартера Abklthf , как показано на рисунке, поддев фиксатор



г) Отверните 2 болта и снимите стартер

4. Установите стартер.
а) Установите генератор и заверните 2 болта крепления. Момент затяжки 37 Нм
б) Подсоедините вывод "30" и заверните гайку. Момент затяжки 9,8 Нм
в) Установите крышку стартера.

Примечание:
- устанавливайте крышку до щелчка,
- если фиксатор крышки деформирован, замените его
