Система запуска TOYOTA COROLLA FIELDER. Проверка работы стартера



Система запуска Проверка работы стартера

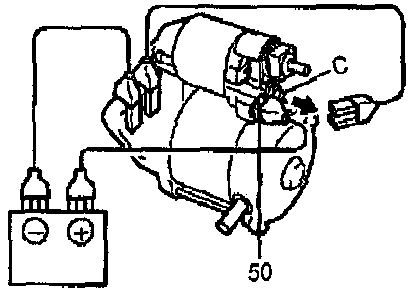

2. Подсоедините провода, как показано на рисунке, и убедитесь, что шестерня обгонной муфты выдвинулась наружу.

Это тестирование проводится по времени в течении 3-5 сек.


1. Отверните гайку и отсоедините провод от вывода "С"

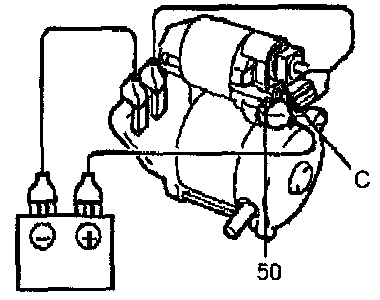

2. Подсоедините провода, как показано на рисунке.



Убедитесь, что шестерня обгонной муфты выдвинулась наружу.

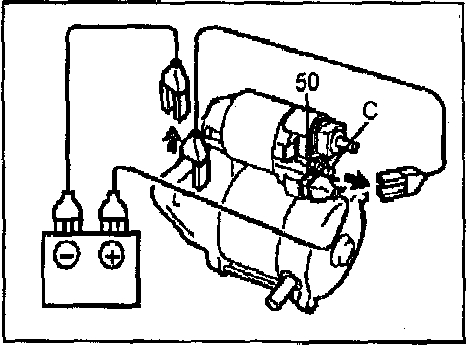

3. При подсоединениях, выполненных,

3. При подсоединениях, выполненных,
как указано в предыдущем пункте, и
выдвинутой шестерне, отсоедините
провод от вывода "С".

Убедитесь, что
шестерня остается выдвинутой.

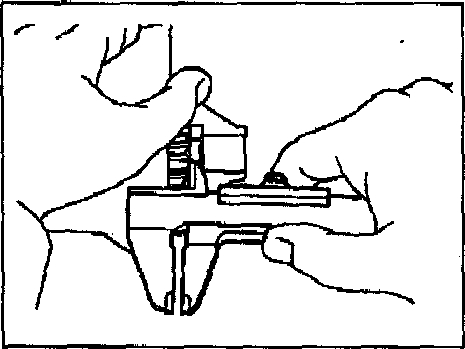

4. Проверьте зазор шестерни в выдвинутом

4. Проверьте зазор шестерни в выдвинутом положении.

Номинальное значение 1 - 5 мм

см. рис. -



5. Отсоедините провод от корпуса стартера.

Убедитесь, что ведущая шестерня втянулась внутрь.

6. Подсоедините провод к выводу "С и заверните гайку. Момент затяжки 9,8 Нм

7. Зажмите стартер в тисках.

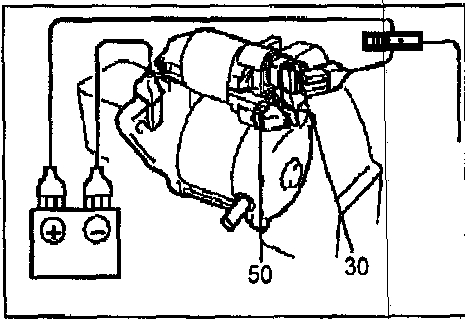

8. Подсоедините провода и амперметр, как показано на рисунке ниже


8. Подсоедините провода и амперметр,

9.Подсоедините провод к выводу "50"
и измерьте силу тока.

Номинальное значение - не менее 90А (при 11,5 В)


10. Проверьте реле стартера.

а) Убедитесь в наличии проводимости
между выводами 1<->2.

б) Подайте напряжение аккумуляторной батареи на выводы 1 <->2

и убедитесь в наличии проводимости между выводами 3<->5.
