1. Проверка якоря
а) Убедитесь в отсутствии проводимости между ламелями коллектора и сердечником якоря.

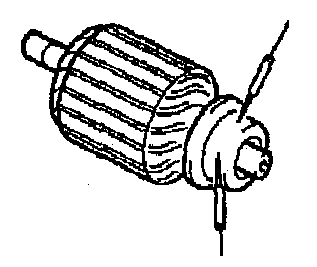

б) Убедитесь в наличии проводимости между ламелями коллектора (рис. ниже)

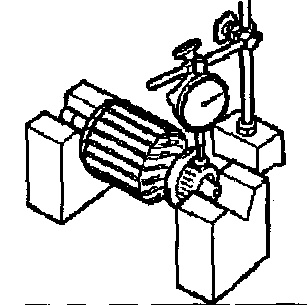

в) Установите якорь на призмы и измерьте биение коллектора

Предельное значение: стартер 1,0 кВт 0,05 мм ; стартер 0,8 кВт 0,40 мм. (рис. ниже)

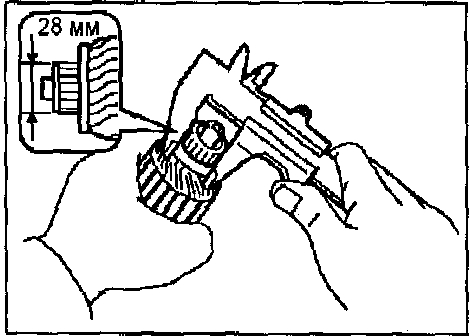

г) Измерьте диаметр коллектора.

Номинальное значение 28 мм ; Предельное значение 27 мм (рис. ниже)

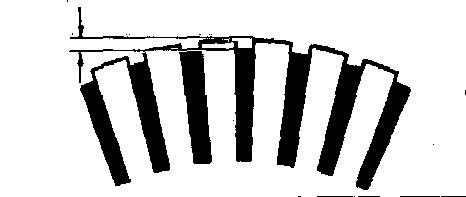

д) Измерьте величину выступания ламелей коллектора
Номинальное значение 0,6 мм ; Предельное значение 0,2 мм (рис. ниже)

Проверка статора
