Руководство по эксплуатации TOYOTA COROLLA FIELDER



Сокращения и условные обозначения Toyota Corolla Fielder



сокращение значение
A / C кондиционер воздуха
ABC антиблокировочная система тормозов
AT ( A / T ) автоматическая коробка передач
BA система экстренного торможения (Brake Assist)
EBD система электронного распределения тормозного усилия
EFI электронная система впрыска топлива
EVAP система улавливания паров топлива
ISCV клапан системы управления частотой вращения холостого хода
J / B монтажный блок
MT ( M / T ) механическая коробка передач
PCV система принудительной вентиляции картера
R / B блок реле
SCV клапан регулируемой впускной системы
SRS система безопасности
STD стандартное исполнение
TRC противобуксовочная система
VSC система курсовой устойчивости
VVT ; VVT-I система изменения фаз газораспределения
VVTL система изменения фаз газораспределения и высоты подъема клапанов



Меры безопасности при эксплуатации Toyota Corolla Fielder



Начнем с самого начала - ключ зажигания. В зависимости от комплектации Corolla Fielder различают два типа ключей: ключи с дистанционной системой управления центальным замком и ключи без дистанционной системы центральным замком.

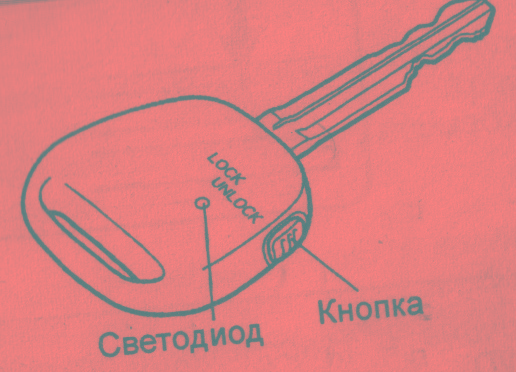

Ключ Toyota Corolla Fielder с дистанционной системой управления центальным замком - отпирание и запирание всех дверей осуществляется нажатием кнопки на ключе.

При нажатии на кнопку загорается светодиод. расстояние до Филдера должно
быть не более 1 метра.

ключ замка зажигания Филдер .


Тойота Филдер
.

филдер

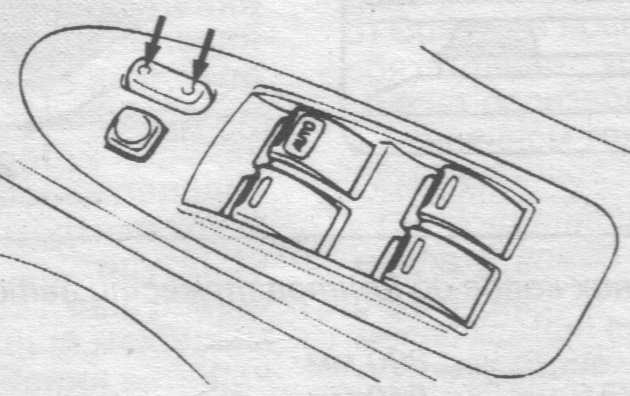

В салоне Toyota Fielder на панели двери водителя установлен главный
выключатель центрального замка , расположенный как показано на рисунке.


При нажатии на переднюю часть выключателя происходит автоматическая блокировка замков боковых дверей и задней двери универсала Fielder, так, что двери не могут быть открыты ни снаружи ни из нутри. При нажатии на заднюю часть выключателя происходит автоматическая разблокировка замков всех дверей Toyota Fielder.

На этой же панели двери расположена панель управления стеклоподъемниками и кнопка выключателя блокировки стеклоподъемников "WINDOW LOCK" При нажатом состоянии этой кнопки, опускание стекол невозможно, кроме стекла водителя.

У выключателей стеклоподъемников есть дополнительная функция - полное опускание и полное поднятие стекла двери (AUTO), при котором нет необходимости удерживать выключатель в соответствующем положении. Для опускания стекла нужно нажать на выключатель до конца его хода.

При необходимости остановки стекла в приоткрытом положении кратковременно нажмите на выключатель вверх и снова отпустите. Для поднятия стекла - потяните выключатель до конца вверх.

Дополнительная блокировка задних дверей COROLLA FIELDER

В некоторых комплектациях Toyota Corolla Fielder в головках основного и дополнительного ключей встроены микросхемы, которые выполняют функцию иммобилайзера.


Иммобилайзер служит для блокировки двигателя при угоне автомобиля.
Принцип работы : в головке ключа находится передатчик , который шлет сигнал приемнику сигнала. Если сигнал не соответствует зарегистрированному, то запуск двигателя будет заблокирован. При извлечении ключа из замка зажигания на панели приборов начинает мигать индикатор системы иммобилайзера.

Как информация в последнем абзаце может негативно отразится на
счастливом автовладельце Corolla Fielder из России ?



Случаев всего два - не пугайтесь. :-)

  1. Первый - потеря ключа с чипом (как правило, за редким исключением, ключ из Японии вместе с Fielder приехал в единственном экз. ) Отсюда последующий геморой с запуском (без чипа ни за что не запустится ) . Поэтому вывод - не теряйте...


  2. Второй - установка сигнализации, ну куда же без нее.
    Если оставить родной иммобилайзер и ставить сигналку , то такие прелести как дистанционный запуск, запуск и прогрев по времени и еще ряд опций сигнализации будут не доступны . Лечится в принципе достаточно просто - извлекается чип- передатчик из головки ключа и крепится электронщиками - электриками к приемнику поближе и передатчик и приемник сливаются в вечном экстазе и не мешают полноценной работе сигнализации. Это очень схематично нарисована схема обхода родного иммобилайзера.

В принципе решать Вам самим на каком варианте останавливаться (это про пункт № 2)

Замок зажигания







Основные приборы на панели Toyota Corolla Fielder



вариант панели на видео

фото приборной панели FIELDER (комплектация - Х ) ;

фото приборной панели FIELDER (комплектация - S )



панель приборов Филдер

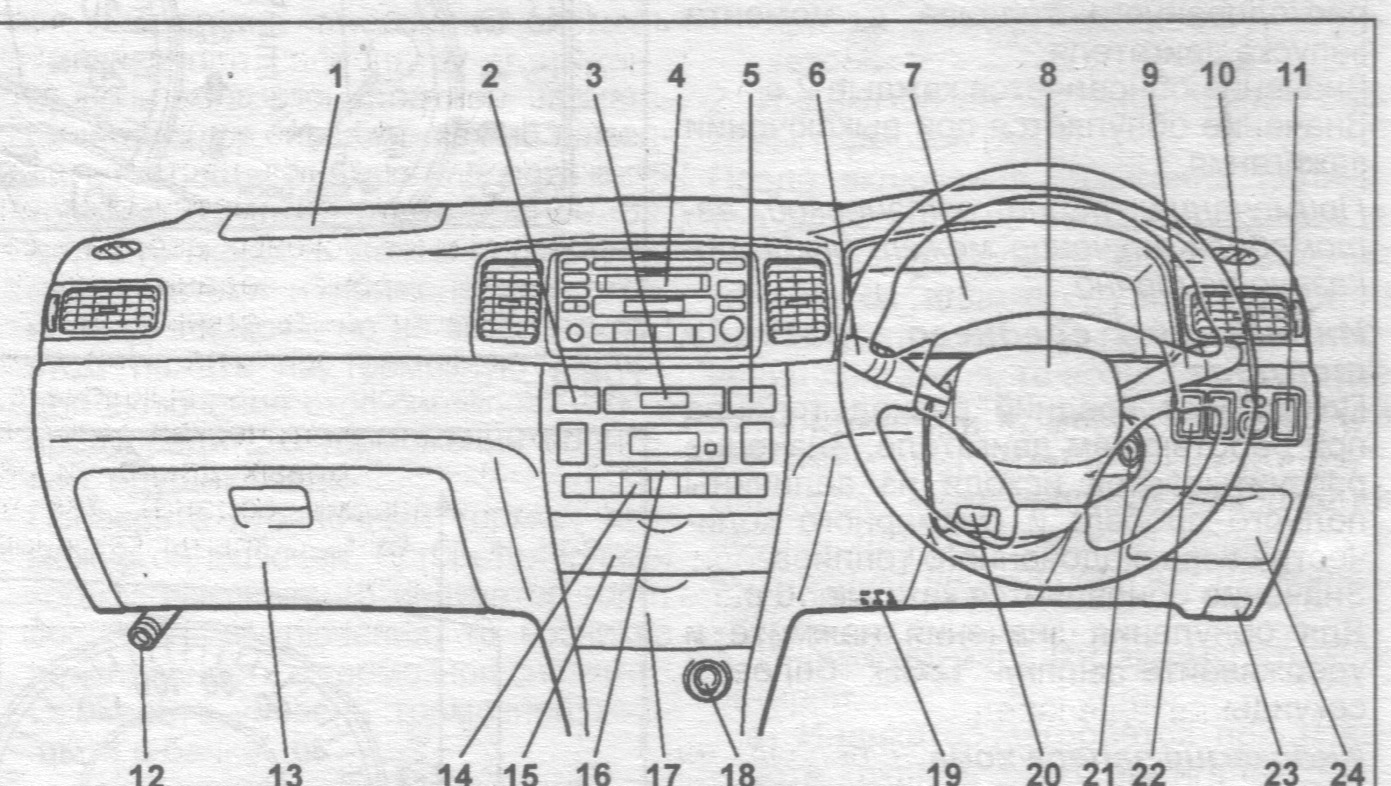

  1. подушка безопасности пассажира
  2. индикатор непристегнутого ремня безопасности пассажира
  3. часы



  4. магнитола или ТV AV центр
  5. выключатель аварийной сигнализации
  6. переключатель режимов управления стеклоочистителем и омывателем стекол

  7. комбинация приборов

  8. подушка безопасности водителя
  9. переключатель света фар и указателей поворота
  10. панель управления положением боковых зеркал



  11. выключатель задних противотуманных фонарей
  12. фальшфейер
  13. бардачок ( вещевой ящик )


  14. выключатель обогрева заднего стекла
  15. отсек для мелких вещей
  16. панель управления кондиционером и отопителем

  17. пепельница
  18. прикуриватель


  19. кнопка сброса показаний индикатора давления в шинах
  20. рычаг блокировки положения угла наклона рулевой колонки


  21. замок зажигания
  22. выключатель "TRC OFF"
  23. рычаг привода замка капота


  24. отсек для мелких вещей


Одометр (спидометр) Corolla Fielder
Показывает общий пробег автомобиля.
Есть кнопка "ODO / TRIP" предназначена для переключения режимов, для сброса показаний счетчиков пробега, для регулирокви подсветки комбинации приборов (опция).

При кратковременном нажатии на кнопку идет переключение : спидометр - счетчик пробега "А" - счетчик пробега "В" - подсветка комбинации приборов (опция, т.е. может и не быть) .


При каждом режиме горит соответствующий индикатор : " ODO" - "TRIP А" - "TRIP В " Для обнуления счетчика пробега необходимо нажать и удерживать кнопку "ODO / TRIP" на приборной панели Toyota Corolla Fielder.

Из практики : можно использовать пробег "А" для замера расстояний при повседневной езде или при путешествиях, а пробег "В" например выставить при замене масла в двигателе или КПП, чтобы не записывать, шпаргалка всегда под рукой в автомобиле или как сами решите.







указатель температуры охлаждающей жидкости













Указатель температуры охлаждающей жидкости Corolla Fielder
показывает соответственно температуру охлаждающей жидкости в двигателе.
Если стрелка указателя вошла в красную зону шкалы "Н" значит двигатель перегрет.





Указатель количества топлива Corolla Fielder
показывает уровень топлива в топливном баке. .. ( F- полный бак, Е - пустой бак. ) Емкость топливного бака Toyota Corolla Fielder - 50 литров. Когда уровень топлива в баке становится менее 8 литров загорается индикатор.

В зависимости от комплектации Fielder топлива может хватить еще на 40-60 км. ровной дороги. На склонах или поворотах индикатор может загораться из-за колебаний уровня топлива в баке Fielder . Не рекомендуется ездить при слишком низком уровне топлива в баке, это может привести к выходу из строя каталитического нейтрализатора.



Тахометр Corolla Fielder
показывает число оборотов коленчатого вала двигателя в минуту. Во время движения следите за показаниями тахометра Fielder, его стрелка не должна входить в красную зону ( зона повышенных оборотов)

а также :

Регулируем боковые зеркала и зеркало заднего вида универсала Toyota Corolla Fielder Регулируем сиденье водителя и положение рулевого колеса TOYOTA FIELDER
Управление стеклоочистителем и омывателем TOYOTA FIELDER Складываем переднее сиденье пассажира Филдер
Увеличиваем пространство багажного отделения. . . . . . . Оборудование багажного отделения
Открываем заднюю дверь универсала Филдер . . Индикатор непристегнутого ремня пассажира . . .
Световая сигнализация Toyota Fielder . Освещение внутри салона
Замена лампы багажного отделения Замена ламп
Регулируем задние сиденья CORO Управление кондиционером и отопителем
Использование защитных козырьков в салоне . . . . Регулируем воздушный поток в салоне . . . . . . . . .
Открываем лючок топливного бака Открываем капот Fielder
Кнопки и фиксаторы АКП FIELDER Индикация панели приборов
Используем фальшфейер Настраиваем часы
Установка домкрата Замена колеса в дороге
Расположение оборудования FIELDER в отсеке двигателя Замена шин
