Насос охлаждающей жидкости ( 1ZZ-FE ) TOYOTA COROLLA FIELDER



Насос охлаждающей жидкости ( 1ZZ-FE ) - проверка и замена


Проверка

Убедитесь в отсутствии утечек охлаждающей жидкости через дренажное отверстие.

Снимите ремень привода навесных агрегатов.



Замена

1. Снимите правую часть защиты двигателя.



2. Слейте охлаждающую жидкость.



3. Снимите ремень привода навесных агрегатов.

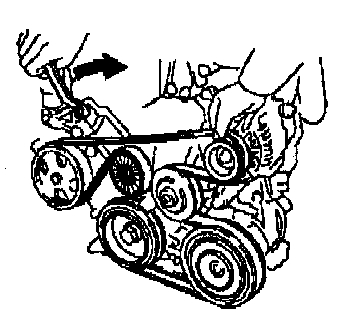

Медленно поверните натяжитель по часовой стрелке и снимите ремень

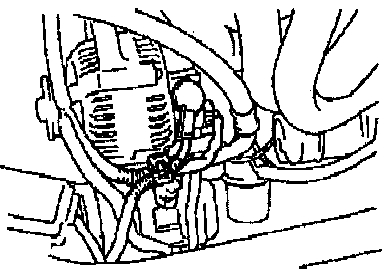

отсоедините зажим проводки ; 4. Снимите генератор :

- отсоедините зажим проводки ;















Снимите клемму "+В"- Снимите клемму "+В"

- Отсоедините разъем.

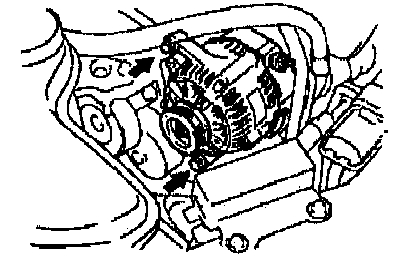

- Отверните 2 болта и снимите генератор

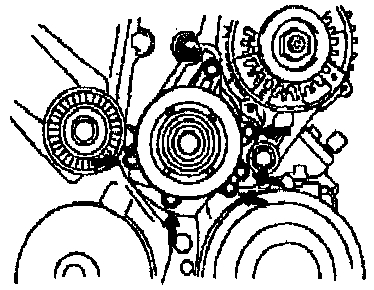

Снимите насос охлаждающей жидкости

5. Снимите насос охлаждающей жидкости.

Отверните 6 болтов и снимите насос охлаждающей жидкости и кольцевое уплотнение.















Установите насос охлаждающей жидкости.



6. Установите насос охлаждающей жидкости.



а) Установите новое кольцевое уплотнение в крышку цепи привода ГРМ.

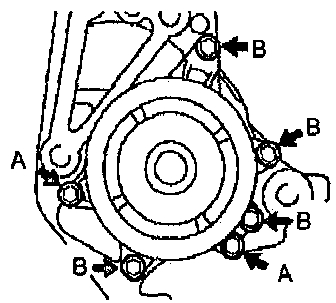

б) Установите насос охлаждающей жидкости и заверните 6 болтов крепления.




Момент затяжки: болт А 9 Нм болт В 11 Нм



7. Установите генератор. Момент затяжки 25 Нм (М8) Момент затяжки 54 Нм (М10)

8. Залейте охлаждающую жидкость.

9. Убедитесь в отсутствии утечек охлаждающей жидкости
