FIELDER - система охлаждения


Насос охлаждающей жидкости ( 2ZZ-GE ) COROLLA FIELDER





 Насос охлаждающей жидкости ( 2 ZZ-GE ) - проверка и замена

Проверка

Убедитесь в отсутствии утечек охлаждающей жидкости через дренажное отверстие.



Замена

Снимите ремень привода навесных агрегатов.1. Снимите правую часть защиты двигателя.



2. Слейте охлаждающую жидкость.



3. Снимите ремень привода навесных агрегатов.

Медленно поверните натяжитель по часовой стрелке и снимите ремень





4. Снимите кронштейн №1 генератора



отсоедините зажим проводки ; 5. Снимите генератор :

- отсоедините зажим проводки ;















Снимите клемму "+В"



- Снимите клемму "+В"

- Отсоедините разъем.

- Отверните 2 болта и снимите генератор











6. Снимите насос охлаждающей жидкости



6. Снимите насос охлаждающей жидкости

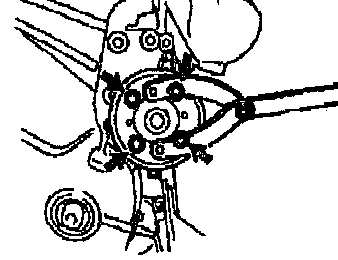

а) Снимите шкив насоса охлаждающей жидкости

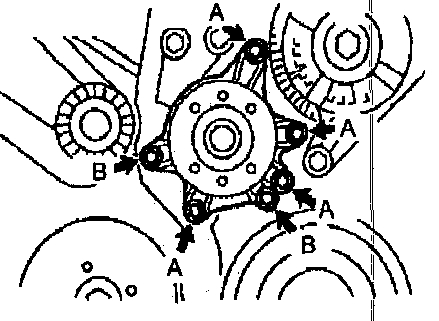

б) Отверните 6 болтов и снимите насос охлаждающей жидкости и кольцевое уплотнение









7. Установите насос охлаждающей жидкости



7. Установите насос охлаждающей жидкости

а) Установите новое кольцевое уплотнение в крышку цепи привода ГРМ,

установите насос охлаждающей жидкости.

Момент затяжки - 9 Нм









б) Установите шкив насоса охлаждающей жидкости. Момент затяжки 15 Нм



б) Установите шкив насоса охлаждающей жидкости. Момент затяжки 15 Нм













8. Установите генератор. Момент затяжки 29 Нм (М8) ; Момент затяжки 58 Нм (М10)

9. Установите кронштейн №1 генератора. Момент затяжки 29 Нм

10. Залейте охлаждающую жидкость.

11. Убедитесь в отсутствии утечек охлаждающей жидкости.



Порядок проверки термостата

Порядок замены термостата на FIELDER с двигателем 1NZ-FE, 2NZ-FE

Порядок замены термостата с двигателем 1ZZ-FE

Замена термостата на FIELDER с двигателем 2 ZZ-GE

Порядок проверки крышки радиатора и замена радиатора

Проверка электровентилятора системы охлаждения
