Световая сигнализация TOYOTA COROLLA FIELDER





Пользовательскогопоиска



Переключатель света фар и указателей поворота COROLLA FIELDER работают независимо от положения ключа в замке зажигания.

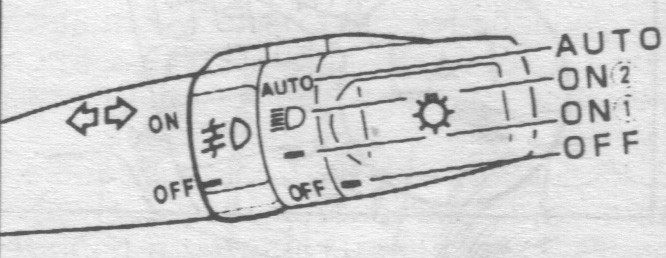

При повороте ручки переключателя света до первого щелчка ( положение ON1 ) - включаются габариты, подсветка приборов и номерного знака. Работа габаритов сопровождается высвечиванием соответствующего индикатора. Панель

При повороте ручки переключателя света до второго щелчка ( положение ON2 ) - включается ближний свет фар. Для включения дальнего света фар нужно нажать переключатель от себя когда ручка переключателя находится в положении ON2 .

Работа дальнего света фар сопровождается высвечиванием соответствующего индикатора на приборной панели. Панель

Для выключения дальнего света фар и включения ближнего переведите переключательв исходное положение.

Для кратковременного включения дальнего света фар потяните переключатель на себя до упора, затем отпустите. Система работает, даже если ручка переключателя находится в положении "OFF"

Автоматическое включение / отключение света фар (модификация ) COROLLA FIELDER .

Система работает , когда ключ в замке зажигания в положении " ON" . Датчик освещенности располагается на верхней панели приборной доски FIELDER. При повороте ручки переключателя в положение " AVTO" передние фары, габариты , подсветка приборов и подсветка номерного знака автоматически включаются / выключаются в зависимости от освещенности. Если выключить зажигание и открыть дверь водителя, световая сигнализация автоматически выключится. При повороте ключа в положение " ON" снова включится. Запрещается класть посторонние предметы на датчик освещенности.

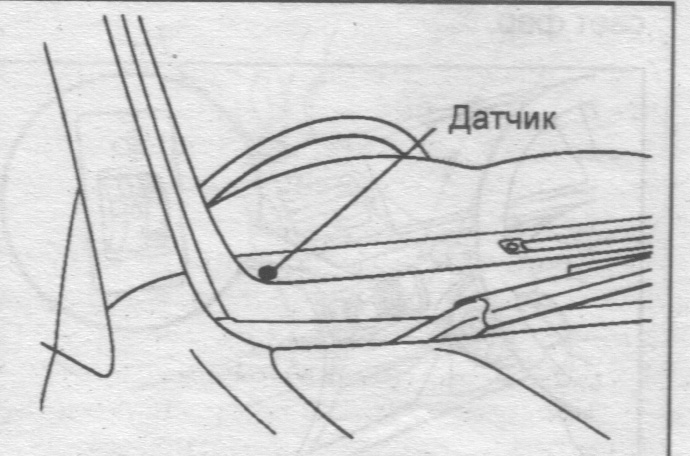

Расположение датчика показано на рисунке.

COROLLA FIELDER COROLLA FIELDER

Указатели поворота

Передние противотуманные фары FIELDER работают, только если переключатель находится в положении ON1 или ON.

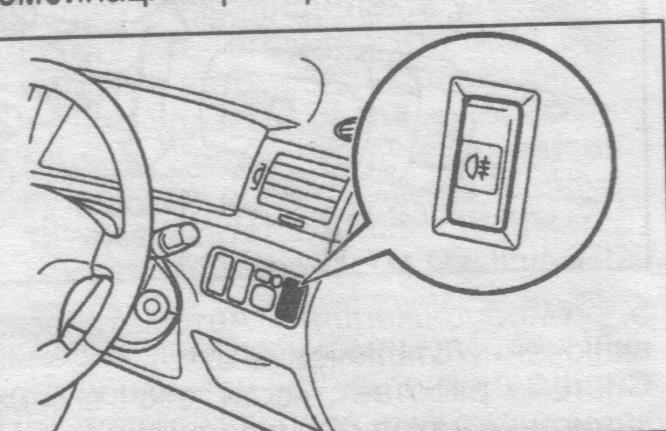

FIELDERЗадние противотуманные фары FIELDER можно включить только при работе передних противотуманных фар или передних фар. Выключатель задних противотуманных фар располагается как показано на рисунке.









FIELDER

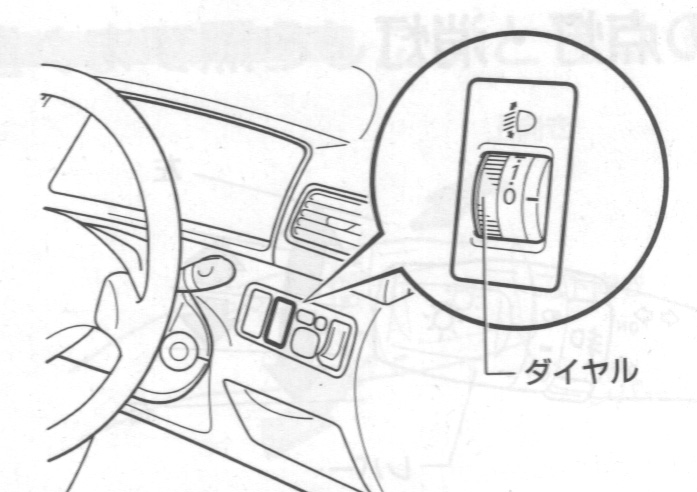

Корректировка направления пучка света фар FIELDER осуществляется вращением регулятора, расположенного как показано на рисунке. Необходимость корректировки света фар возникает в зависимости от загрузки COROLLA FIELDER.

Этой функцией можно пользоваться только при ближнем свете фар.

Значения регулятора от загрузки COROLLA FIELDER представлены ниже в таблице.

Загрузка COROLLA FIELDER Значения на регуляторе
только водитель
0
водитель + пассажир на переднем сиденьи
0
водитель + все пассажиры
1,5
водитель + все пассажиры + макс. загрузка багажника
2
водитель + макс. загрузка багажника
3
