Установка цепи привода ГРМ TOYOTA COROLLA FIELDER. Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3).





Пользовательскогопоиска



Порядок установки цепи привода ГРМ Филдер:

1. Установите цепь привода ГРМ и звездочку коленчатого вала.


а) Установите коленчатый вал на 40-140° после ВМТ, а зубья звездо¬ чек впускного и выпускного валов с установочными метками на 20° после ВМТ. Затем верните коленчатый вал в положение 20° после ВМТ.


б) Установите успокоитель цепи привода ГРМ и заверните два болта его крепления. Момент затяжки 9 Нм

Порядок установки цепи привода ГРМ Филдер

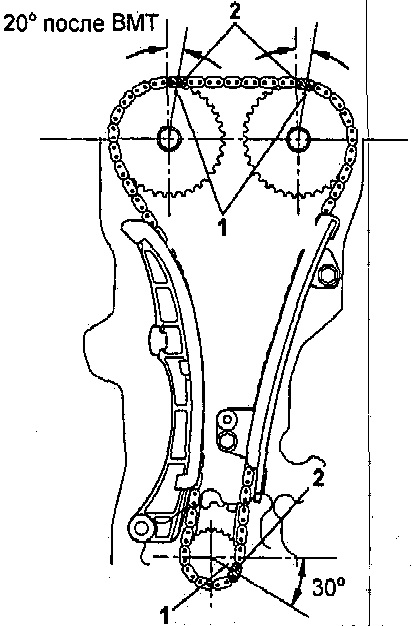

в) Совместите метки цепи (желтые звенья) с установочными метками звездочек распределительного вала и с меткой звездочки коленчатого вала. Установите цепь (см. рисунок ниже.).

1 - установочная метка,

2 - звено с меткой.



Примечание:

для предотвращения поворота распределительного вала выпускных клапанов назад удерживайте его ключом.


г) Установите направляющую натяжителя цепи привода ГРМ.























Установите натяжитель цепи ГРМ2. Установите натяжитель.

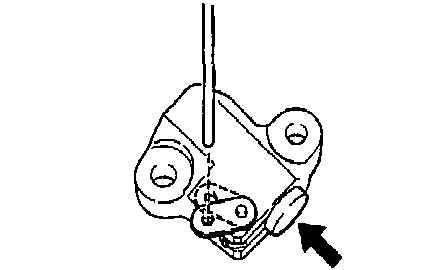

а) Нажмите на плунжер натяжителя, как показано на рисунке.

б) Когда стопорная пластина опустится,
установите стержень диаметром 2,5 мм в ее отверстие.

в) Установите натяжитель и заверните
два болта. Момент затяжки 9 Нм


г) Извлеките стержень из натяжителя.


д) Убедитесь, что есть натяжение
между звездочками привода впускного
и выпускного распределительных валов.







3. Установите крышку цепи привода
ГРМ и насос охлаждающей жидкости.


а) Удалите старый герметик. Будьте
внимательны, не капните маслом на
контактную поверхность крышки цепи,
головки блока цилиндров и блока цилиндров.


- Используя лезвие и скребок, удалите
старый герметик с контактных поверхностей и из канавок под герметик.


- Используя безосадочный растворитель,
очистите контактные поверхности.

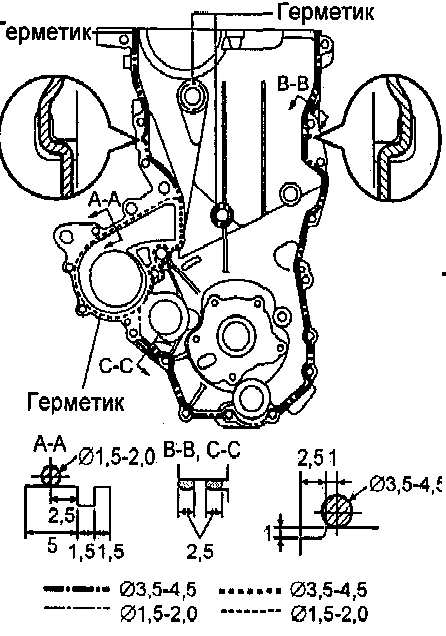

б) Нанесите валик герметика толщиной
4-5 мм на крышку цепи привода
ГРМ, как показано на рисунке.

Примечание: детали должны быть
собраны в течение времени, указанного
в инструкции по применению герметика.

В противном случае герметик
должен быть удален и нанесен
заново.

Далее ....
