Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Установка цепи привода ГРМ TOYOTA FIELDER.





Пользовательскогопоиска



Начало установки цепи ГРМ



Продолжение :

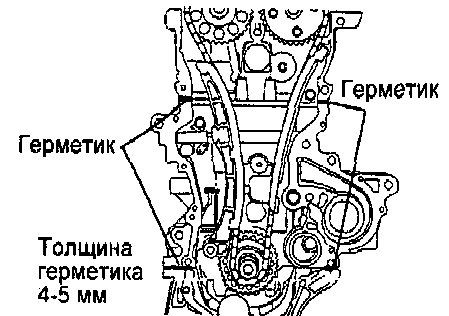

Нанесите герметик в четыре места,

в) Нанесите герметик в четыре места,
показанные на рисунке.


Примечание: детали должны быть
собраны в течение времени, указанного
в инструкции по применению герметика.

В противном случае герметик
должен быть удален и нанесен
заново.



г) Установите два новых кольцевых
уплотнения на блок цилиндров и
картер.

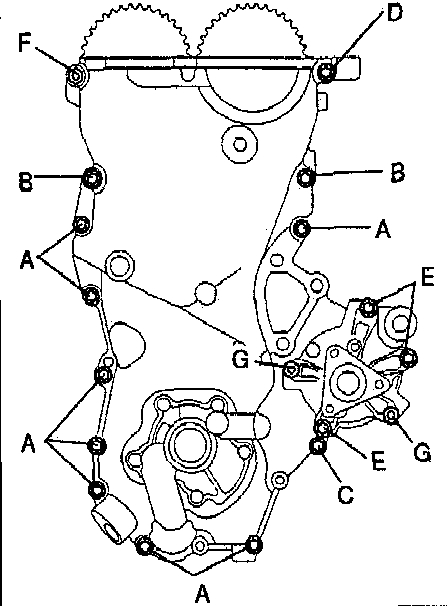

Установите крышку цепи привода ГРМ, новое кольцевое уплотнение и насос охлаждающей жидкости, завернув 16 болтов и три гайки. Равномерно в несколько приемов затяните

д) Установите крышку цепи привода ГРМ, новое кольцевое уплотнение и насос охлаждающей жидкости, завернув 16 болтов и три гайки. Равномерно в несколько приемов затяните
болты и гайки.


Момент затяжки:

болт "А" (20 мм) 11 Нм
болт "В" (30 мм) 24 Нм
болт "С" (35 мм) 11 Нм
болт "D" (14-20 мм) 24 Н-м
болт "Е (35 мм) 11 Нм
гайка "F" 24 Нм
гайка "G" 11 Нм



Примечание: кронштейн опоры двигателя и насос охлаждающей жидкости должны быть установлены в течение 15 минут после установки крышки цепи.

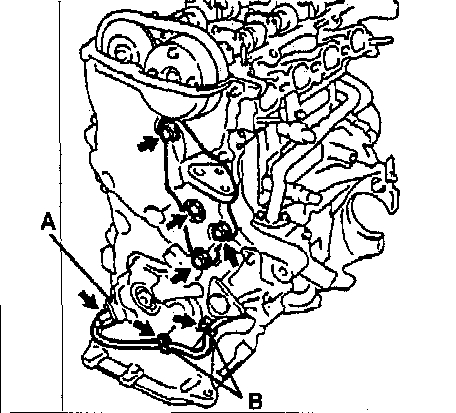

4. Установите правый кронштейн опоры двигателя.
а) Нанесите герметик на резьбу болта.


Примечание: не наносите герметик
на 2-3 витка резьбы на конце болта.


б) Установите кронштейн правой
опоры двигателя и заверните 4 болта
его крепления.

Момент затяжки 55 Нм







Установите датчик положения коленчатого вала двигателя Филдер

5. Установите датчик положения коленчатого вала.

Момент затяжки: 6af\m "A". ....7,5 Нм
болт "В", 11 Нм

6. Установите клапан системы VVT.
Момент затяжки 8 Нм

Далее п. 7
