Обозначения, применяемые на схемах электрооборудования FIELDER. Коды цветов проводов





Пользовательскогопоиска

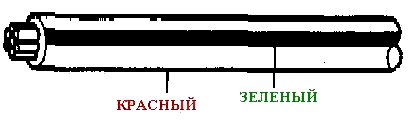

Цвета проводов указаны заглавными латинскими буквами.

Первая буква обозначает основной цвет провода, вторая буква указывает цвет полосы.

Цвета проводов

В (BLACK) Черный
О (ORANGE) Оранжевый
Br (BROWN) Коричневый
Р (PINK) Розовый
G (GREEN) Зеленый
Dg (DARK GREY) Темно-серый
YGR Ядовито-зеленый
R (RED) Красный
Gr (GRAY) Серый
V (VIOLET) Фиолетовый
L (BLUE) Синий
W (WHITE) Белый
Lg (LIGHT GREEN) Светло-зеленый
Y (YELLOW) Желтый
Sb Бесцветный
Tr (TRANSPARENT) Прозрачный



Обозначение на электросхемах Филдера мест автомобиля.

АА Переднее правое крыло
АВ Чашка левой стойки
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилиндров
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели
FO Кронштейн приборной панели
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
СС Левая передняя часть блока цилиндров
CD Левая задняя часть блока цилиндров
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилиндров
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло
EK Блок цилиндров
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели
FO Кронштейн приборной панели
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
LR Левая задняя четверть кузова
LS Нижняя задняя панель
ОТ Задняя дверь
PU Правая задняя четверть кузова



Обозначения, применяемые на схемах электрооборудования Тойота Филдер.
