tOYOTA COROLLA FIELDER


Схемы электрооборудования FIELDER. Обозначения, применяемые на схемах электрооборудования





Пользовательскогопоиска



обозначение на схеме



расшифровка



А - цвет провода

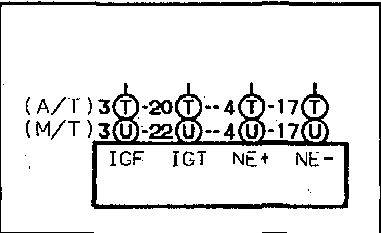

В - текст в скобках указывает
на то, что этот провод
используется только
в определенной модели
кузова, двигателя и т.д
.

С - номер вывода разъема


D - номер монтажного блока

Показывает разъем и номер
вывода разъема


штепсельная часть
показана стрелками

Код разъема элемента и
номера вывода разъема.


Расположение выводов
разъемов приводится
внизу каждой схемы

Код точки заземления

Номер монтажного блока
и номер вывода разъема

Название и код разъема элемента.

Расположение
выводов разъемов приводится внизу каждой схемы



Обозначения проводов и места расположения в автомобиле на электросхемах Тойота Филдер.
