От правильной регулировки и состояния ремня привода генератора и других
ремней привода сильно зависит работа всего двигателя FIELDER в целом.


Вследствие нагрузок при работе двигателя с течением времени начинается вытягивание ремней приводов и техсостояние их становится хуже.


Как следствие ремни привода следует проверять с определенной переодичностью.

• проверьте ремни привода на износ и повреждения.


• при обнаружении дефектов - замените ремень.



• не допускается отслоение резины от корда на внутренней поверхности (со стороны гребней) и внешней поверхности ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоения или износ на боковых поверхностях ремня.


• проверьте и при необходимости отрегулируйте натяжение ремней привода навесных агрегатов на двигателе TOYOTA.

Двигатель серии NZ TOYOTA FIELDER

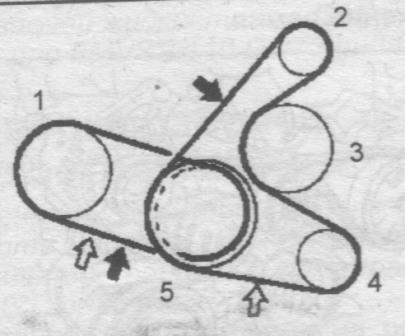

• приложите усилие 98 Н (10 кг.) в точках, указанных на рис. и измерьте прогиб ремней

1. насос ГУР

2. генератор

3. насос охлаждающей жидкости

4.компрессор кондиционера

5. шкиф коленчатого вала

• после установки ремня запустите двигатель TOYOTA FIELDER и дайте ему
  поработать в течении 5 минут, а затем снова проверьте натяжение ремней.

Далее ....


Регулировка натяжения ремня привода генератора.

Регулировка натяжения ремня привода насоса ГУР

Проверка натяжения привода навесных агрегатов на двигателе серии "ZZ"
