Порядок разборки генератора TOYOTA COROLLA FIELDER



Разборка

1. Снимите шкив генератора

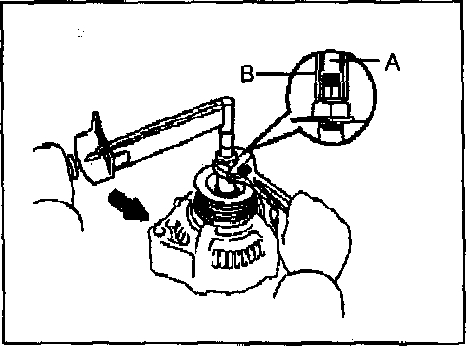

а) Удерживая спецприспособление "А" динамометрическим ключом, затяните спецприспособление "В".
Момент затяжки 39 Нм

1. Снимите шкив генератора,

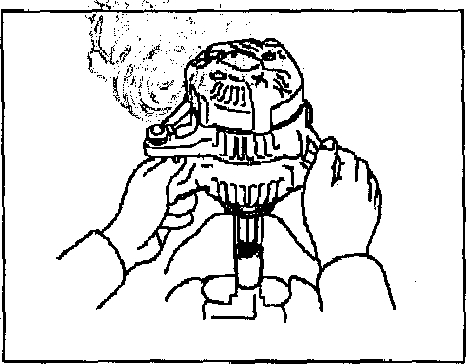

б) Зажмите спецприспособление "С", как это указано на рисунке, и установите генератор на него.

б) Зажмите спецприспособление "С", как это указано на рисунке, и установите генератор на него.

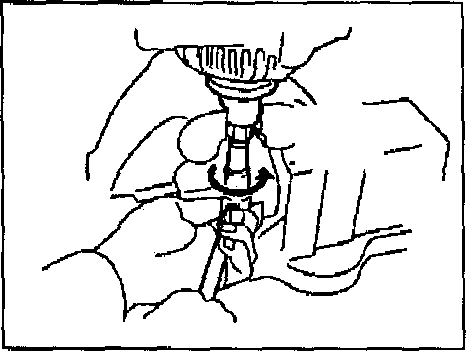

в) Для того, чтобы отвернуть гайку крепления шкива, поверните спецприспособление "А" в направлении, показанном на рисунке.

в) Для того, чтобы отвернуть гайку крепления шкива, поверните спецприспособление "А" в направлении, показанном на рисунке.

Предупреждение: во избежание повреждения вала ротора отворачивайте гайку крепления шкива не
больше чем на пол-оборота

г) Снимите генератор со спецприспособления "С"

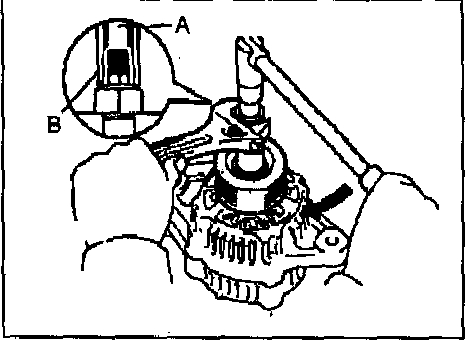

д) Отверните спецприспособление "В" и снимите спецприспособления "А" и "В"

е) Отверните гайку крепления шкива и шкив генератора.

е) Отверните гайку крепления шкива и шкив генератора.

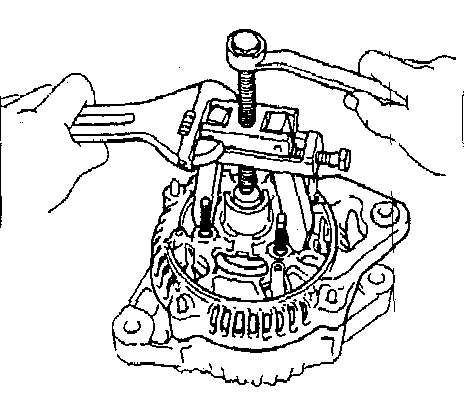

2. Снимите щеткодержатель.
а) Снимите заднюю крышку генератора.
б) Снимите крышку щеткодержателя.
в) Снимите щеткодержатель.


3. Снимите регулятор напряжения.


4. Снимите выпрямительный блик.


5. Снимите ротор генератора.

а) Отверните гайку крепления клеммы.
б) Снимите корпус выпрямительного блока.

б) Снимите корпус выпрямительного блока.

в) Извлеките ротор из передней крышки генератора

Генератор, составные части
