Порядок проверки маслянного насоса Филдер с двигателем 1ZZ-FE

1. Отверните три винта и снимите крышку масляного насоса.

2. Снимите ротор масляного насоса.

3. Извлеките заглушку редукционного клапана.

4. Снимите пружину редукционного клапана.

5. Снимите редукционный клапан.

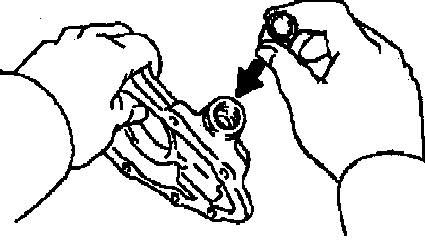

6. Проверка масляной форсунки. Убедитесь в отсутствии повреждений
или засорения масляной форсунки

7. Проверка редукционного клапана, Смазав поверхность клапана свежим моторным маслом, установите его в посадочное отверстие и убедитесь, что клапан опускается под собственным весом.

8. Проверка ротора масляного насоса. Смажьте моторным маслом ведущийи
ведомый роторы, установитеих в корпус насоса и убедитесь, чтороторы вращаются плавно.

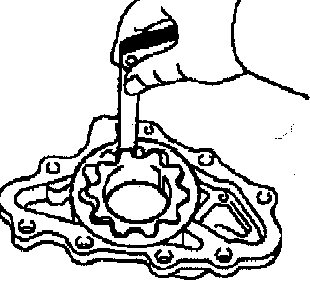

9. Проверка радиального зазора между выступами роторов.
При помощи щупа измерьте зазор между выступами роторов.
Номинальное значение 0,040 - 0,160 мм Предельное значение 0,35 мм

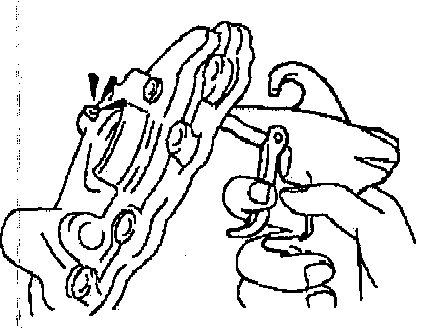

10. Проверка радиального зазора между ведомым ротором и корпусом.
При помощи щупа измерьте зазор между ротором и корпусом насоса.
Номинальное значение 0,260 - 0,325 мм Предельное значение 0,30 мм

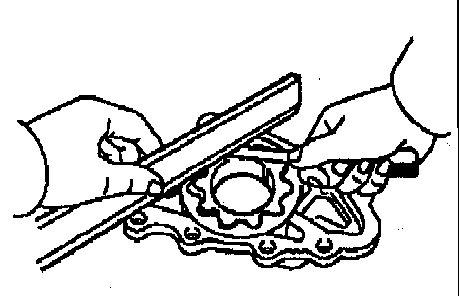

11. Проверка торцевого зазора между роторами и стенкой корпуса.
При помощи линейки и щупа" измерьте зазор между роторами и стенкой
корпуса. Номинальное значение 0,025 - 0,071 мм Предельное значение 0,15 мм

12. Установите редукционный клапан.

а) Смажьте редукционный клапан моторным маслом и установите его в корпус
масляного насоса вместе с пружиной.

б) Установите заглушку редукционного клапана. Момент затяжки 37 Нм

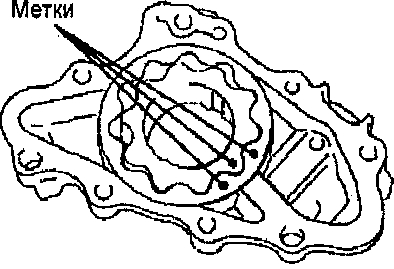

13. Установите ротор масляного насоса. Смажьте роторы моторным маслом
и установите их, совместив метки.

14. Установите крышку масляного насоса и заверните 3 болта крепления.
Момент затяжки 10 Нм
